Mapa topología de xarxa actual
Xarxa Institut (Generalitat)
La xarxa de l’institut 172.16.0.0/12 implementa un rang dinàmic pels equips connectats. El rang és el següent:
- 172.16.199.0 fins a 172.16.199.254
La xarxa 172.23.0.0/16 implementa un sistema diferent per identificar els amfitrions i donar servei a tenir equips al seu “rang de xarxa”:
- 172.23.100.11 i modifiquem el tercer octet així:
- 172.23.101.11 – 172.23.102.11 – 172.23.102.11 – …

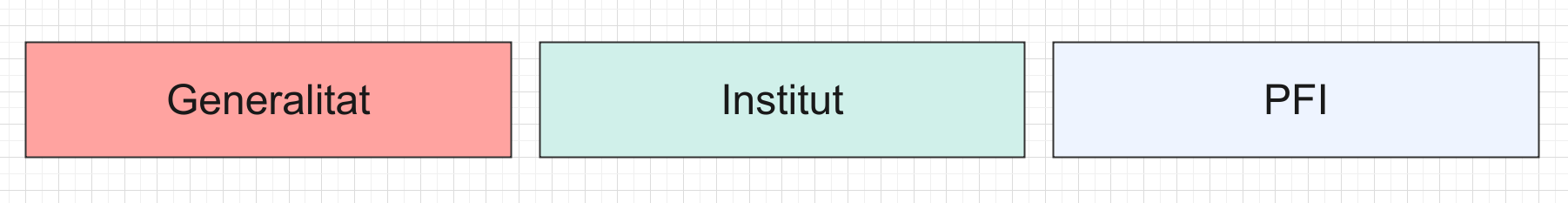

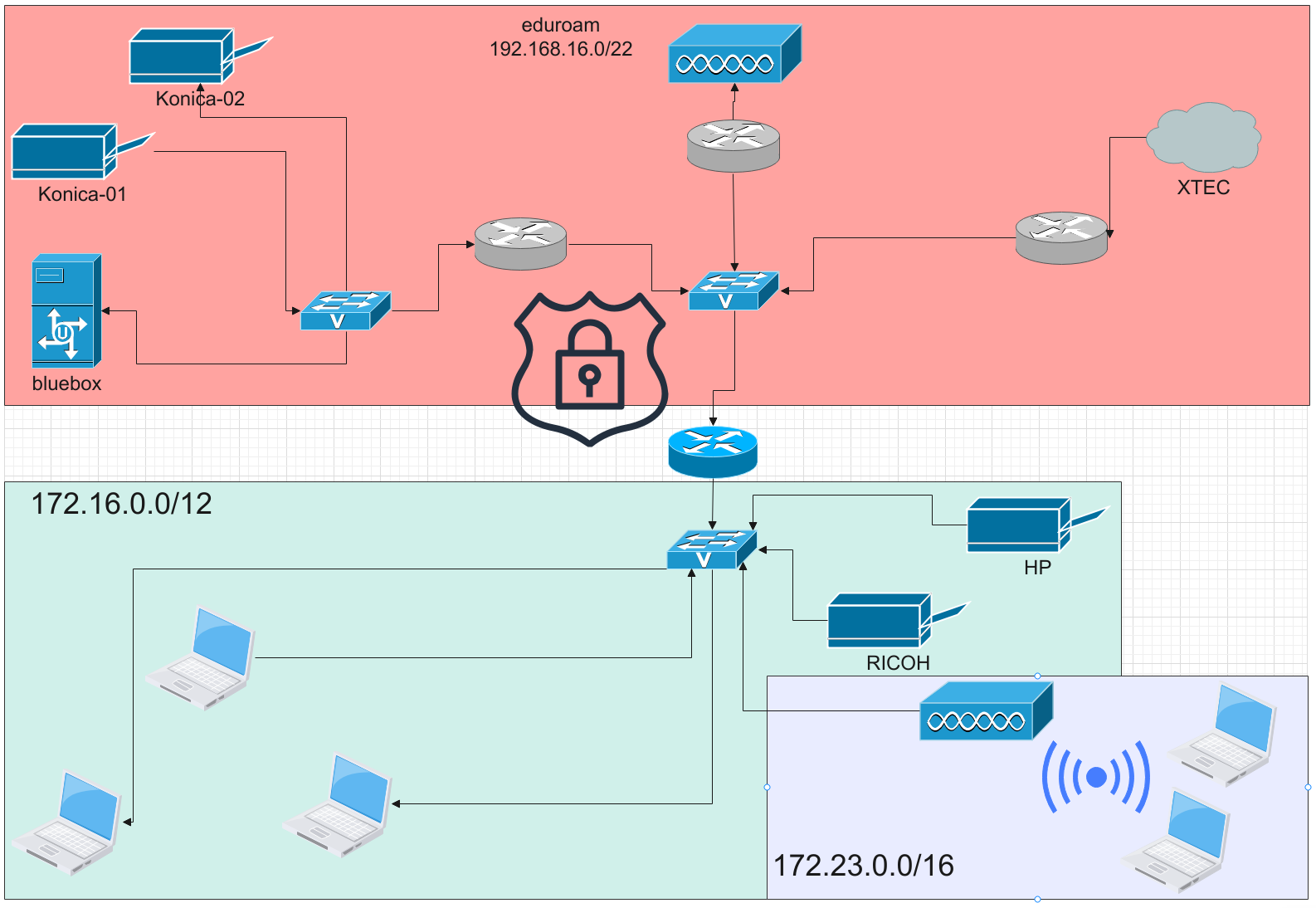

Llegenda i mapa de xarxa
Xarxa Cicles SMX (ISP Telefónica)
A les aules de SMX els sistemes anteriors esmentats són utlitzats així següents:
1r SMX:
- 172.24.199.0 fins 172.24.199.254 hosts dinàmics
- 172.24.100.11 host professorat
- 172.24.101.11 host alumne
- 172.24.102.11 host alumne
- 172.24.103.11 host alumne
- 172.24.104.11 host alumne
- …
- 172.24.126.11 host alumne
2n SMX:
- 172.25.199.0 fins 172.25.199.254 hosts dinàmic
- 172.25.200.11 host professorat
- 172.25.201.11 host alumne
- 172.25.202.11 host alumne
- 172.25.203.11 host alumne
- 172.25.204.11 host alumne
- …
- 172.25.214.11 host alumne

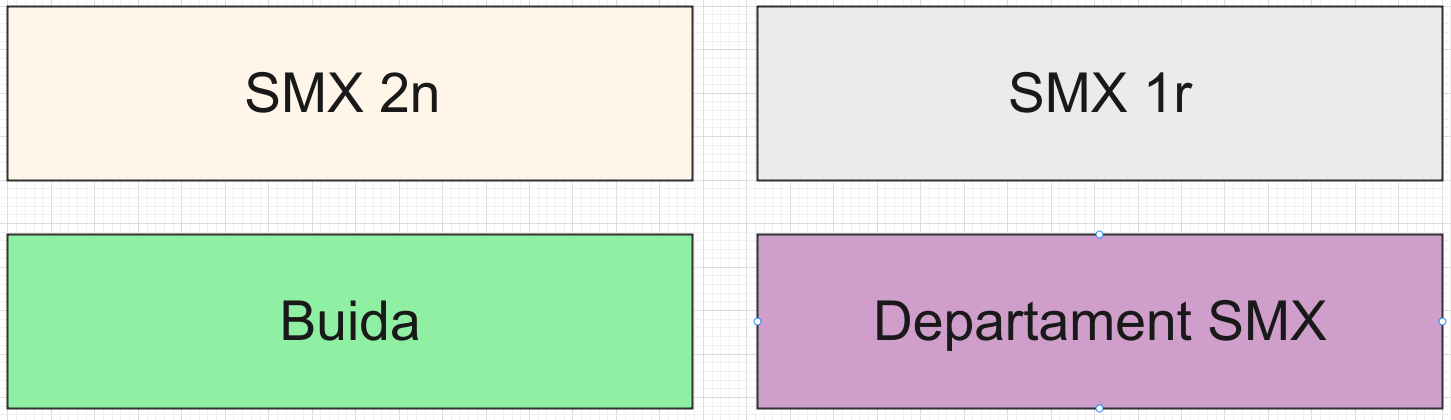

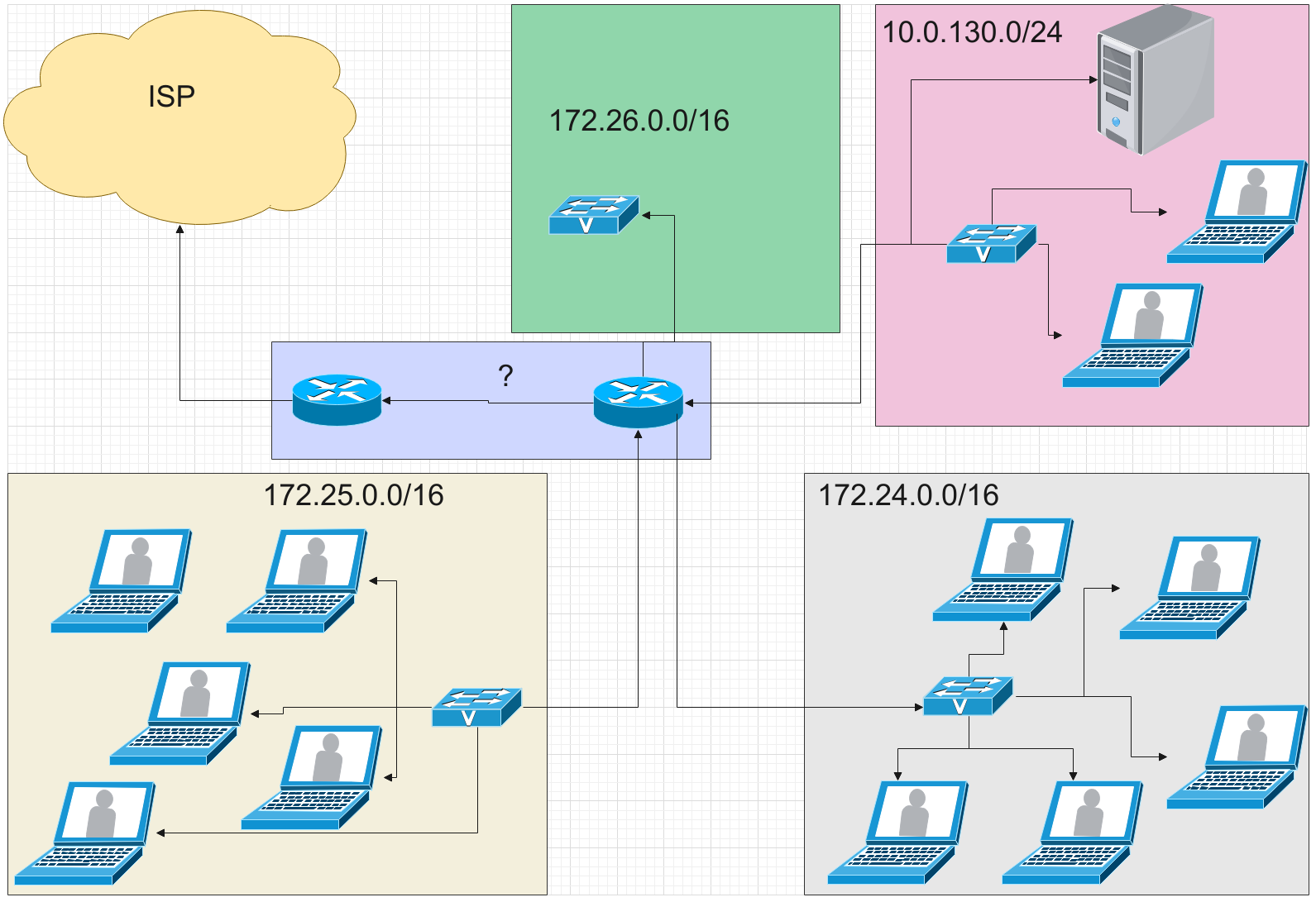

Llegenda i mapa de xarxa
